Power Systems

Ground-Based Air Defense (GBAD)

Jederzeit einsatzbereit

Die zuverlässige Energieversorgung für bodengebundene Flugabwehrsysteme

Moderne bodengebundene Flugabwehrsysteme müssen rund um die Uhr einsatzbereit sein und dabei komplexe Radar-, Kommunikations-, Feuerleitsysteme und Startgeräte mit Energie versorgen. Voraussetzung für ihre Wirksamkeit ist eine unterbrechungsfreie, stabile und hochmobile Energieversorgung.

Gleichzeitig steigen die Anforderungen an Effizienz und Nachhaltigkeit: Moderne Dieselmotoren im Zusammenspiel mit intelligentem Energiemanagement reduzieren nicht nur die Emissionen und den Kraftstoffverbrauch der Systeme, sondern auch den logistischen Aufwand beim Nachtanken.

VINCORION entwickelt und fertigt leistungsfähige Energiesysteme, die exakt auf diese Anforderungen zugeschnitten sind. Unsere Lösungen stehen seit Jahrzehnten für Robustheit, Verfügbarkeit und Betriebssicherheit und haben sich in zahlreichen Einsatzszenarien bewährt – allen voran in den Luftverteidigungssystemen PATRIOT und IRIS-T SLM.

IRIS-T SLM Energieversorgung:

Kompakte, effiziente Stromaggregate von VINCORION versorgen die Startgeräte von IRIS-T SLM mit Energie. Das bodengebundene Flugabwehrsystem bildet einen integralen Bestandteil des European Sky Shields.

PATRIOT Energieversorgung:

Unsere Energiesysteme, gefertigt in Deutschland, stecken seit mehr als 40 Jahren im Flugabwehrraketensystem PATRIOT und versorgen Radar, Gefechtsstand, Startgerät und Kommunikationssystem zuverlässig mit Strom. Leistungsstark, robust und nun auch hybrid.

Hybride Energiesysteme für PATRIOT:

Die Energieversorgung der nächsten Generation für das weltweit eingesetzte Flugabwehrraketensystem PATRIOT setzt auf innovative Hybrid-Technologie für höchste Effizienz, Zuverlässigkeit und Einsatzbereitschaft. Integrierte Leistungselektronik ermöglicht die Einspeisung aus dem Netz und Energiespeicher gewährleisten eine unterbrechungsfreie Stromversorgung (USV).

Weitere Plattformen:

Daneben versorgt VINCORION eine Vielzahl weiterer bodengebundener Überwachungs-, Aufklärungs- und Ortungssysteme zuverlässig mit Energie. Unsere skalierbaren Systeme sind international im Einsatz und werden in Zusammenarbeit mit staatlichen und industriellen Partnern in unterschiedliche Verteidigungsarchitekturen integriert. Auch in verlegbaren oder autonomen Einsatzszenarien sorgen sie dafür, dass sensible Sensorik, Radar- und Führungssysteme jederzeit sicher und zuverlässig funktionieren.

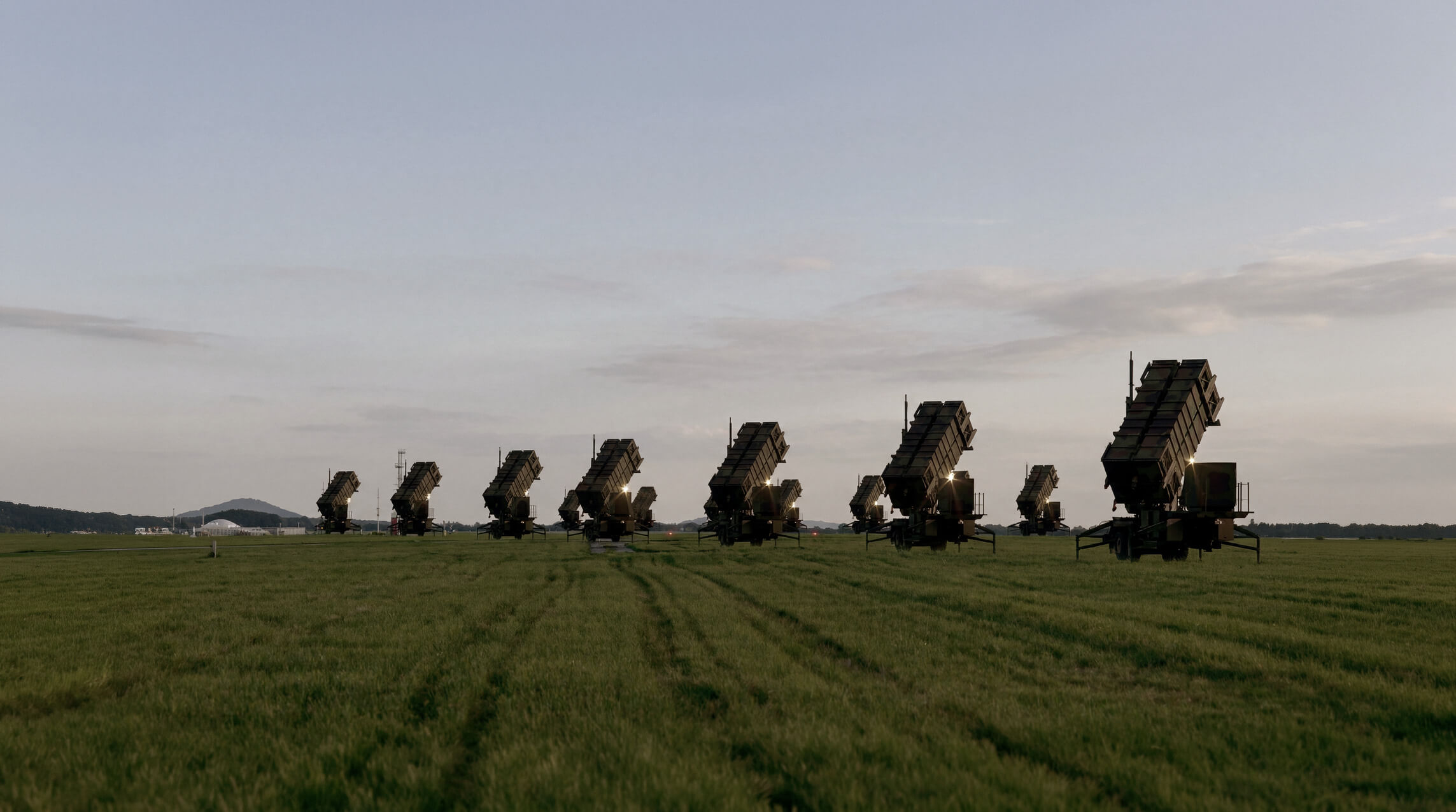

NATO-Luftver-teidigung
& integrierte Systeme

Herausforderung: Komplexe bodengebundene Flugabwehrsysteme wie PATRIOT benötigen eine kontinuierliche, hochverfügbare und störungsresistente Energieversorgung für Radar, Gefechtsstände, Startgerät sowie Führungs- und Kommunikationszentralen – und das bei gleichzeitig minimaler logistischer Verwundbarkeit.

Lösung: Unsere hybriden Energiesysteme kombinieren konventionelle Aggregate mit Energiespeichern und intelligentem Lastmanagement. Dadurch lassen sich Betankungsvorgänge von bis zu 72 auf 24 pro Tag pro Bataillon reduzieren, die akustische und thermische Signatur senken und die Durchhaltefähigkeit im Einsatz signifikant erhöhen.

Radar & Überwachung

Herausforderung: Such-, Feuerleit- und Zielverfolgungsradare müssen rund um die Uhr betriebsbereit sein, häufig in abgelegenen Einsatzräumen ohne Netzanbindung und unter anspruchsvollen Umweltbedingungen. Energieunterbrechungen sind dabei missionskritisch.

Lösung: Hybride Energiesysteme von VINCORION mit automatischer USV-Umschaltung und Energiespeichern gewährleisten unterbrechungsfreien Betrieb selbst bei Lastsprüngen oder Netzausfällen. Dies erhöht die Systemverfügbarkeit, reduziert den Verschleiß der Primäraggregate und minimiert den logistischen Aufwand.

Mobile Command
& Control Centers



Herausforderung: Verlegbare Führungs- und Gefechtsstände (C2) müssen kurzfristig einsatzbereit sein und auch bei stark schwankenden Lastanforderungen – etwa durch IT-, Kommunikations- und Sensorsysteme – ohne Unterbrechung funktionieren.

Lösung: Unsere Energiesysteme sind exakt auf diese Lastanforderung zugeschnitten und passen sich durch intelligentes Energiemanagement automatisch an die wechselnden Lastprofile an. In Kombination mit Energiespeichern ermöglichen sie einen hochstabilen Betrieb und reduzieren den Kraftstoffverbrauch um bis zu 48 Prozent. Gleichzeitig werden Emissionen, Lärmsignatur und Wartungsaufwand gesenkt.

Energie-versorgung
der nächsten Generation

Effizient. Zuverlässig. Einsatzbereit.

Unsere Energiesysteme der nächsten Generation entwickeln wir im Auftrag der NATO Support and Procurement Agency (NSPA) mit dem Ziel, die NATO-Luftverteidigung resilienter zu machen. Dank einer hochmodernen, hybridisierten Systemarchitektur mit Energiespeichern sind diese besonders leistungsfähig und robust.

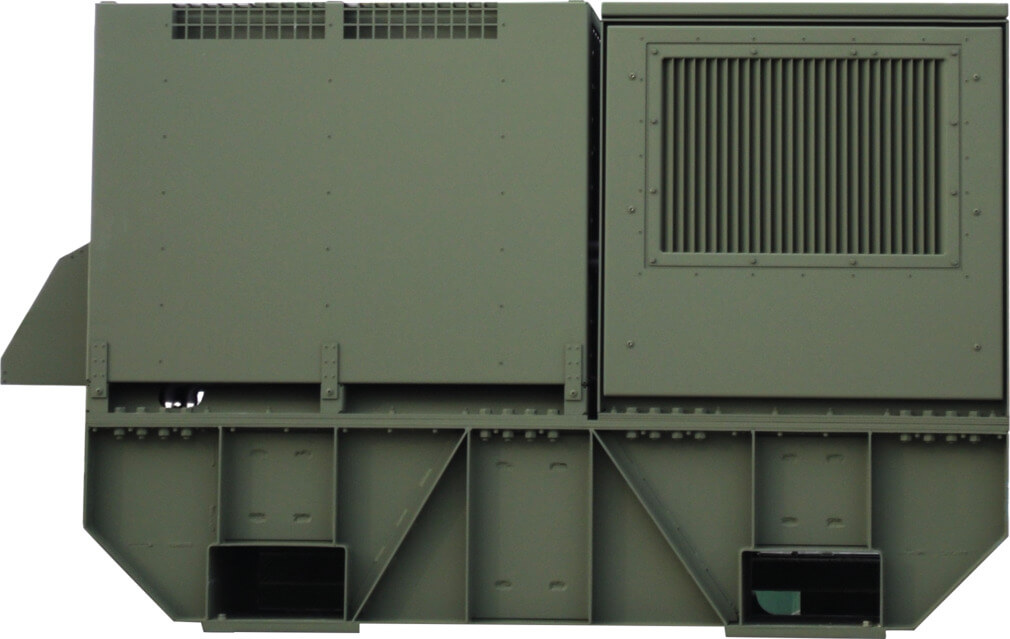

Energieversorgung

Next Generation

Next Generation

Robuste Energieversorgung für anspruchsvolle Missionen
Eine auf das Lastprofil zugeschnittene Systemarchitektur steigert die Effizienz und reduziert Emissionen. Das hat handfeste taktische Vorteile: Längere Laufzeiten bedeuten weniger Tankfahrten und somit weniger Logistikaufwand, gebundenes Personal und verwundbare Versorgungslinien im Einsatz. Die Emission Downgrade-Technologie (MissionUpgrade) ermöglicht dabei die Nutzung von Alternativkraftstoffen im Rahmen der NATO Single Fuel Policy. Maximale Versorgungssicherheit bietet der Einsatz von Energiespeichern, die eine unterbrechungsfreie Stromversorgung garantieren.

  • Integrierter Energiespeicher für eine unterbrechungsfreie Umschaltung zwischen Dieselmotor und anderen Energiequellen
  • Effizient und emissionsarm dank einer auf das Lastprofil zugeschnittenen Systemarchitektur
  • Schnell einsatzbereit: standardisierte ISO-Container Schnittstellen, minimaler Installationsaufwand und automatisierter Systemstart
  • Höherer Schutz dank niedriger akustischer und thermischer Signatur
  • Modernes User Interface mit Built-In-Test-Equipment (BITE) für schnelle Fehlerbehebung und Reparatur

Höchstleistung für PATRIOT – weltweit seit über 40 Jahren

Wir liefern seit Jahrzehnten die leistungsstarken Energiesysteme für das erfolgreichste Flugabwehrraketensystem der Welt: PATRIOT. Im Rahmen der engen Zusammenarbeit zwischen Raytheon, den Nutzernationen und VINCORION sorgen wir durch die zuverlässige Stromversorgung von Radar, Gefechtsstand, Startgerät und Kommunikationssystem für taktische Überlegenheit im Einsatz.

Im Überblick

Radar Set / RS

Das Multifunktionsradar (Radar Set / RS) ist für die Zielerfassung, -verfolgung und -bekämpfung zuständig und arbeitet im Track-While-Scan-Verfahren.

VINCORION Anteil: Unsere mobile, taktische Stromversorgungsanlage EPP radarV stellt die primäre Versorgung des Multifunktionsradars und des Feuerleitstands des PATRIOT-Systems sicher. Die 400 Hz-Versorgung wird von zwei eigenständigen 150 kW Diesel-Stromerzeugeraggregaten garantiert, die über eine Power Distribution Unit miteinander verbunden sind.



Engagement Control Station / ECS

Der Feuerleitstand (Engagement Control Station / ECS) des PATRIOT-Systems ist eine der wenigen bemannten Komponenten. Drei Soldaten bedienen das System, analysieren Bedrohungen und geben Abschussbefehle.

VINCORION Anteil: Der Feuerleitstand wird neben dem Multifunktionsradar von der mobilen Stromversorgungsanlage EPP radarV mit Energie versorgt.



Information Coordination Central / ICC

Im Kampfführungsgefechtsstand (Information Coordination Central / ICC) werden taktische Entscheidungen auf Bataillonsebene getroffen und anschließend an bis zu sechs Feuerleitstände weitergegeben. Er übernimmt die zentrale Kommunikation mit modernen Waffen-, Aufklärungs- und Führungsplattformen..

VINCORION Anteil: Unsere mobile Stromversorgungsanlage EPU commandV garantiert die 400 Hz-Versorgung für den Kampfführungsgefechtsstand des PATRIOT-Systems.



Launching Stations / LS

Die Startgeräte (Launching Stations / LS) dienen dem Abschuss der Lenkflugkörper. Abhängig von ihrer Konfiguration befinden sich zwischen 4 und 16 Lenkflugkörper auf einem Startgerät.

VINCORION Anteil: Mit dem integrierten EPS launcherV, das auf das typische und tatsächliche Lastprofil ausgelegt ist, bietet VINCORION eine verlässliche Lösung für diese Herausforderung. Über das Stromerzeugungsaggregat mit bis zu 15 kW Leistung wird das Startgerät primär mit Energie versorgt.





Antenna Mast Group / AMG

Die Antennenmastanlage (Antenna Mast Group / AMG) verbindet mehrere PATRIOT-Einheiten über bis zu vier Richtfunkstrecken mit hoher Störfestigkeit über große Distanz.

VINCORION Anteil: Für die Stromversorgung kann das Stromerzeugungsaggregat EPS launcherV mit 15 kW, verlastet auf einem einachsigen Anhänger, zum Einsatz kommen.



Power Systems

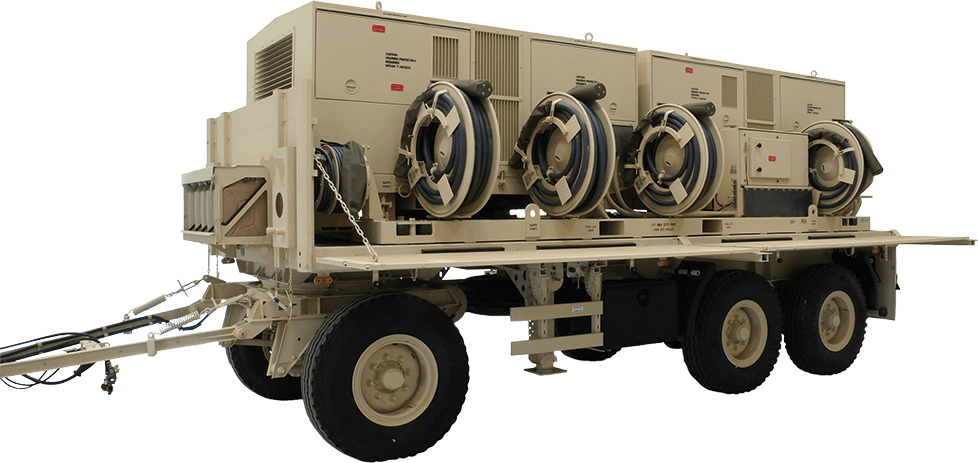

EPP radarV

EPP radar<sup>V</sup>
  • Versorgt den Feuerleitstand mit Energie
  • Versorgt das Multifunktionsradar mit Energie
  • Stromaggregat bestehend aus 2 x 150-kW-Systemen mit 400 Hz
  • Für gleichzeitigen und redundanten Betrieb
Power Systems

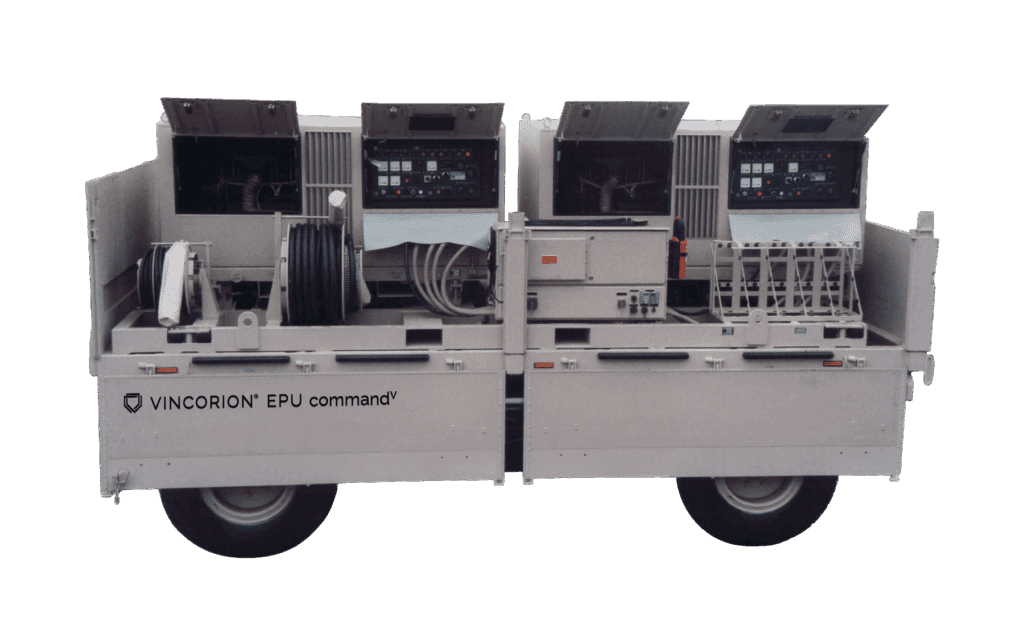

EPU commandV

EPU command<sup>V</sup>
  • Versorgt den Kampfführungsgefechtsstand mit Energie
  • Versorgt die Communications Relay Group mit Energie
  • Stromaggregat bestehend aus 2 × 30-kW-Systemen mit 400 Hz
  • Für gleichzeitigen und redundanten Betrieb
Power Systems

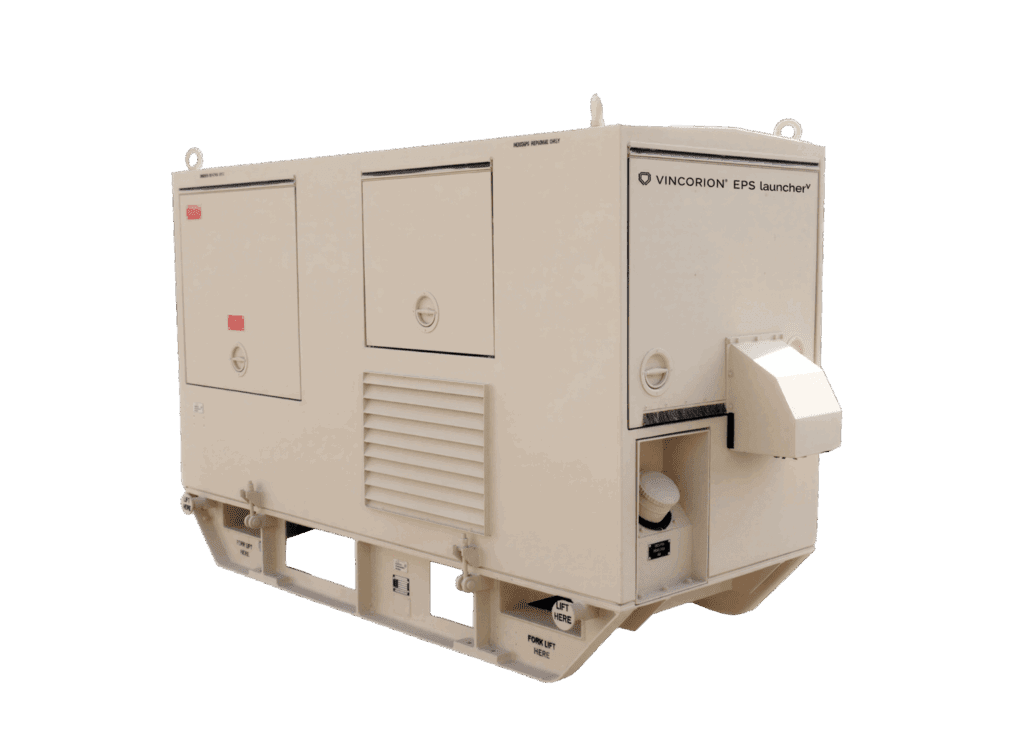

EPS launcherV

EPS launcher<sup>V</sup>
  • Versorgt das Startgerät mit Energie
  • Stromaggregat bestehend aus 15-kW-Systemen mit 400 Hz

Zahlen und Fakten

Erfahrung

Über 40 Jahre Erfahrung in der Energieversorgung für die bodengestützte Luftverteidigung

Bewährte Systeme

Einsatz in bewährten Systemen wie zum Beispiel PATRIOT und IRIS-T SLM

European Sky Shield

Leistungsstarke Komponenten für Hauptsysteme des European Sky Shields (ESSI)

Rahmenverträge

Rahmenverträge mit der US Army, BAAINBw und der NATO Support and Procurement Agency (NSPA) für Instandsetzung und Obsoleszenz-Mitigation

Auszeichnungen

Mehrfache Auszeichnung mit dem Raytheon Supplier Excellence Award

“VINCORION is a key partner with a workforce dedicated and committed to building 100 procent quality product for Raytheon and our Warfighters. Whenever Raytheon needs something, VINCORION is always there to offer a solution and often times offers solutions proactively that prevents program risks from occurring. We are fortunate to have VINCORION as a valued partner.“

Global Supply Chain Director Raytheon Missiles & Defense
